◆ 行业引领者，低φ因子绝热加速量热仪Phi-TECⅡ
从制药行业到精细化工生产领域，所涉及到风险的核心是:物料的安全存储以及随着反应规模的变化导致的热散失行为的变化。
• 原始物料、反应生成的产物以及副产物废料安全存储风险
• 很多反应是放热反应，在进行反应放大时需要进行冷却来确保操作安全
• 在一定的操作条件下，反应中的反应组分变得不稳定，导致额外的热危害
从实验室到工厂规模放大参数

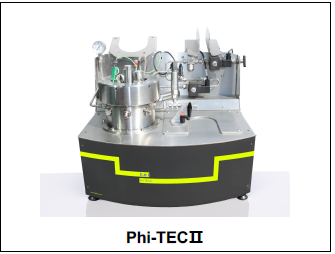

Phi-TEC II是由计算机精密控制的
低φ自动压力补偿绝热加速量热
仪，Phi-TEC II仅用10~100mL的
反应规模，即可准确模拟实际工厂
规模的大型化学反应器的行为，可
以直接反映大型反应器任一条件改
变带来的危害性，其数据也可直接
用于泄爆口设计。
Phi-TEC II的主要特点:
• 测试池：
材质为玻璃及各种金属;进行筛选实验时，可使用10mL玻璃或金属测试池;如需更详
细精确的数据或研究结果，则应使用100~120mL测试池;可定制特殊规格测试。
• 池搅拌功能：
可选配磁力搅拌，也可选配由精密数控马达驱动的机械搅拌功能，更适用于模拟实
际工厂条件，以及粘性液体或多相样品的搅拌。机械搅拌可用于薄壁测试池，对于
数据可靠性非常重要。
温度/压力检测：
温度检测仍采用样品直接接触的快速响应温度传感器;压力检测分别检测样品压力，
内腔压力及内外压差，标准配置压力2000PSI(137Bar)，更高压力可定制。
• 放热检测灵敏度：
放热检测灵敏度0.005~0.2°℃/min，放热反应追踪率达200°C/min以上。
• 自动压力补偿功能：
具有压力自动跟踪补偿功能，确保低中测试池的安全使用，标配压力补偿速率达
100Bar/min。
• 手动/自动加料(选配)：
在实验的任何一个阶段都可以进行手动或自动加料，加料管路经补偿加热器预热，
自动加料精度及数据可靠性远高于手动加料，但技术难度较高，目前仅 HEL掌握相关技术。

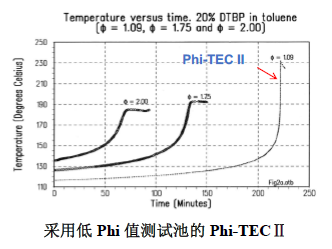

• 低Phi值测试池得到的数据更加准确可靠；
• 放热起始温度测试(Tonset );
•温升速率（dT/dt)max
• 自放热速率Maximum self-heat
rate(热爆炸或者最糟糕情况判定）
• 反应失控绝热温升，ΔTad
• 压力 P
• 压升速率dp/dt
• MTSR= Tp + ΔTad
• 反应速率到达时间 (TMR)
• 反应动力学及分解动力学参数
• 安全储存及运输条件

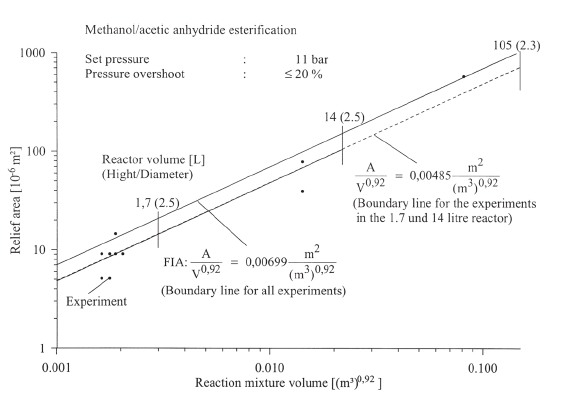

Phi-TEC II泄放测试
• 自放热速率Self-heat rate (反应釜紧急排
放面积计算)
• 报警设计，淬火，紧急情况蒸发冷却 ，减
压控制
• 流动形态机理：单相流、多相流
• 泄放口尺寸设计
• 泄放压力设计：蒸汽体系、产气体系、混
合气体体系

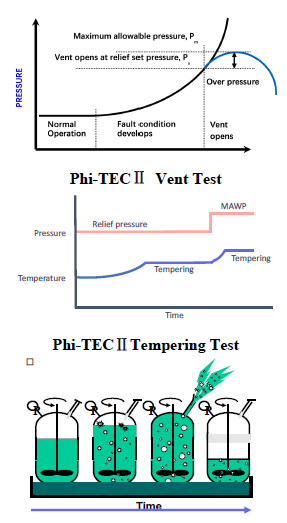

Phi-TECⅡ泄放程序：
• Runaway test – (HWS) or closed cell
失控试验- (HWS)或封闭测试池
• Tempering test
回火试验
• Blowdown or flow regime test
排污或流动状态试验
Phi-TECⅡ反应动力学研究
通过化学动力学的研究，可以知道如何控制反应条件，提高主反应的速率，增加产品产量，
抑制副反应的速率，减少原料消耗，减少副产物，提高纯度，提高产品质量。化学动力学也研
究如何避免危险品的爆炸、材料的腐蚀、产品的变质与老化等问题。所以化学动力学的研究有
理论与实践上的重大意义。
●化学反应动力学研究Kinetics studies of chemicals/reaction：
--反应级数Reaction Order
--指前因子Log Pre-Arrhenius factor
--活化能Activation Energy (Ea)

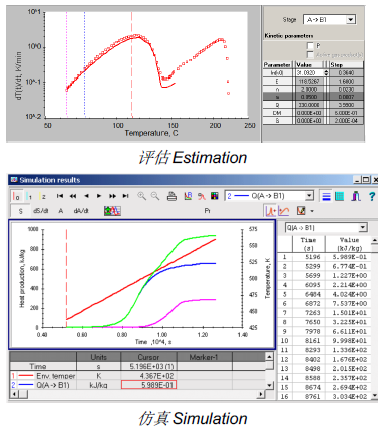

●动力学软件
化学动力学研究化学反应的速率和反应的机理以及温度、压力、催化剂等外界因素对反应
速率的影响，把热力学的反应可能性变为现实性，通过动力学研究：
• 给出有关反应机理的信息（反应步骤、基元反应和限制）
• 给出有关化学过程设计的信息（温度、时间、浓度、催化剂、抑制剂的影响）
• 对反应速率的全方位描述（告诉我们反应进行得如何之快）
• 模拟研究(例如其它条件下的
反应预测)（免除规模放大、安
全性和稳定性的反复试验）
• 预测：
-过程最优化(反应速率)
-安全性(热生成速率)
-稳定性(储存时间)
动力学软件主要解决化学动力学
研究中出现的主要问题：
1） 在一些实验数据的基础上
建立一个数学反应模型—
—动力学模型，这是动力
学评估(估计)的主要目的；
2） 模拟某些特定条件下的反
应行为，这就是模拟仿真。如果知道一个反应的数学模型和进行这个反应的反应器的类型，可以解决实际应用问题。
化学科学家要处理的反应种类繁多，彼此差异很大：同种反应、异种催化反应、聚合反应、

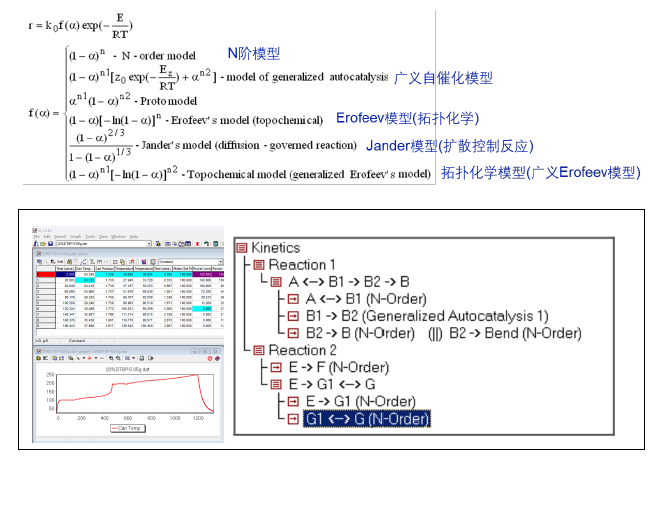

生化反应、拓扑化学固态反应等。反应危险性研究通常涉及均相或假均相反应。H.E.L提供的动力学软件涉及许多模型（如下图公式），可以很好的解决这些问题。Phi-TEC II 可选测试池：

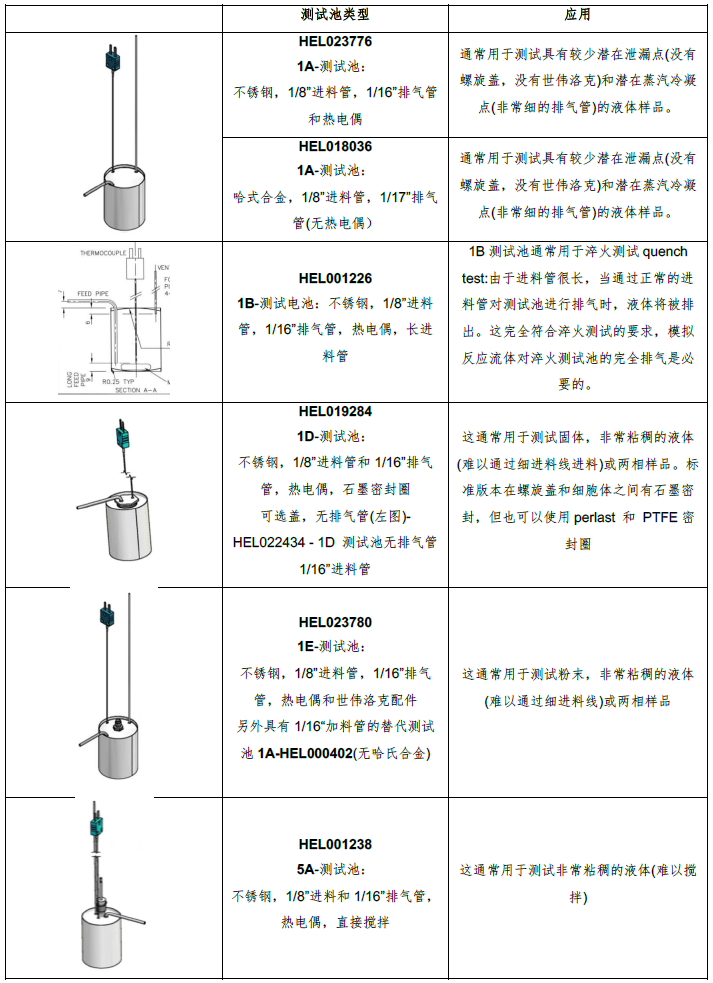

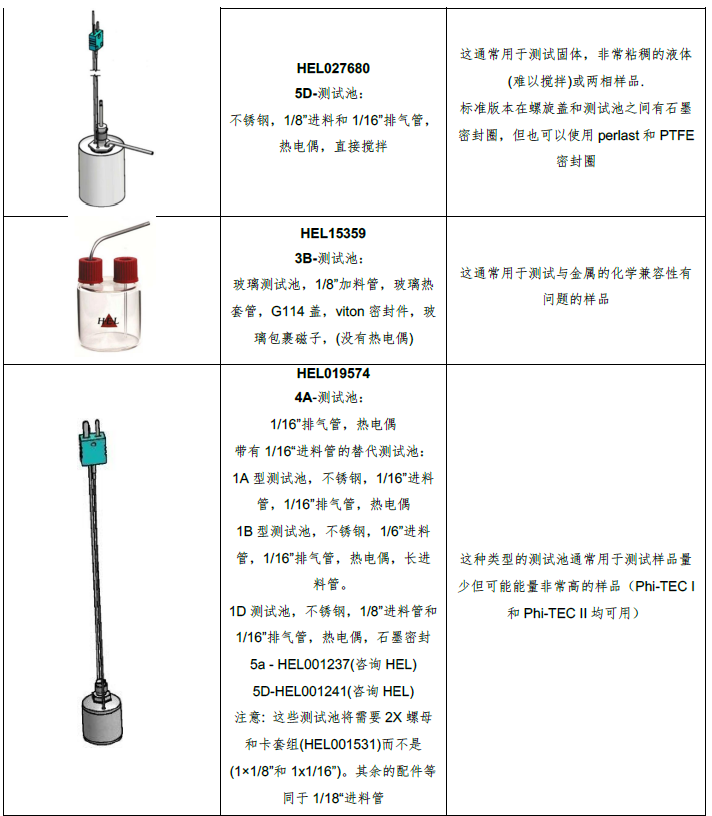

Phi-TEC II 可选测试池：
